GIỚI THIỆU MÁY KIỂM TRA ĐỘ ĐÂM THỦNG THEO ASTM F1306
Kiểm tra độ thủng của phim thường được sử dụng để kiểm tra độ bền của phim được bao bọc bởi các vật sắc nhọn. Nếu gói bị thủng và tiếp xúc với không khí bên ngoài hoặc các phương tiện khác, nó có thể làm hỏng sản phẩm bên trong hoặc làm giảm thời hạn sử dụng của thực phẩm.

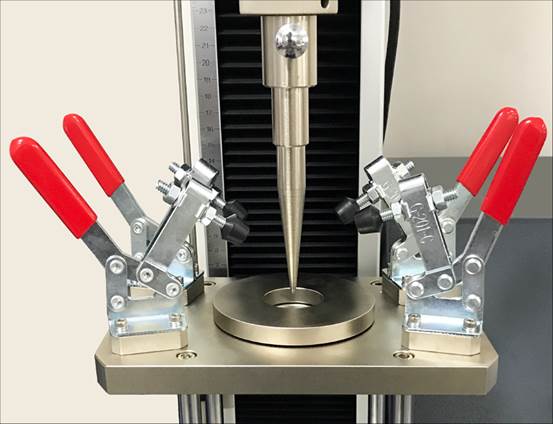

ASTM F1306 là một trong những tiêu chuẩn quốc tế phổ biến. Bạn có thể nhanh chóng phát hiện xem sản phẩm được sản xuất có đáp ứng các yêu cầu của tiêu chuẩn này hay không bằng Máy kiểm tra đa năng QC-508M1F / 506M1F và Grip chọc thủng màng GR-P0602 của COMETECH.
Máy kiểm tra độ đâm thủng theo ASTM F1306 Model QC-508M1F có rất nhiều hữu ích và tiện lợi trong ứng dụng và vận hành. Với động cơ servo và vít bi tinh vi phù hợp cho thử nghiệm dưới 5KN. Thiết bị theo tiêu chuẩn được trang bị bánh xe tinh vi điểu chỉnh bằng tay tay có độ chính xác và thuận tiện để hiệu chuẩn và điều chỉnh chuyển đơn vị. Theo chiều dài của mẫu thử và độ giãn dài có các nét khác nhau cho tùy chọn. Ngoài ra, chúng tôi cũng cung cấp kế hoạch cố định hoàn chỉnh để có thể tiến hành nhiều phương pháp thử nghiệm.
Phiên bản thiết bị này đang sử dụng phần mềm kiểm tra đặc biệt M1F, được sử dụng Windows 7/8 / 10 của máy tính cá nhân. Nó có thể thực hiện kiểm tra độ bền kéo, kiểm tra nén, kiểm tra uốn, kiểm tra bốc tách, giữ độ bền kéo (nén) và tất cả các loại kiểm tra. Phần mềm với nhiều ngôn ngữ rất dễ vận hành. Nó cũng có tất cả các loại đơn vị số liệu, đồ thị thời gian thực và cũng cung cấp dữ liệu thử nghiệm phân tích hoàn chỉnh có thể thực hiện nhiều phân tích vật liệu hoặc lưu trữ sau khi thử nghiệm xong. Nhiều hệ thống điều khiển có thể chọn trình hiển thị đặc biệt, M1F, mà không cần kết nối máy tính (độc lập) có thể thu thập dữ liệu thử nghiệm nhanh và hiệu quả.
Chức năng bộ hiển thị Máy kiểm tra độ đâm thủng theo ASTM F1306 Model QC-508M1F:
1. Được trang bị màn hình cảm ứng màu 7 inch.
2. Các ngôn ngữ lựa chọn: Tiếng Trung, tiếng Anh, tiếng Nhật, Ba ngôn ngữ khác nhau có thể được chọn.
3. Hiển thị dữ liệu: Lực, Stress, Mô-men xoắn, khoảng cách Dịch chuyển, Thời gian
4. Cài đặt thử nghiệm, có thể cài đặt tốc độ thử nghiệm, hướng kiểm tra, trở về vị trí tự động, dừng máy điểm dừng.
5. Phân tích dữ liệu, có thể đọc lực tối đa, nội lực, lực điểm phá vỡ, v.v.
6. Có thể hiệu chuẩn độc lập.
7. Cài đặt điều kiện tắt máy khác nhau (lực, chuyển vị, thời gian, độ giãn dài).
8. Có thể được khôi phục lại trạng thái ban đầu của máy giống như mới xuất xưởng.
9. Lựa chọn đơn vị có thể là đơn vị Số liệu, đơn vị hình học.
10. Bảo vệ quá mức di chuyển, bảo vệ quá tải và dừng máy quá giờ.
11. Có thể lưu trữ tối đa 50 dữ liệu, chức năng lưu trữ dữ liệu USB.
12. Hỗ trợ nhiều bộ nguồn tín hiệu.
Thiết bị được sản xuất theo các tiêu chuẩn:
ISO 7500-1, ASTM E4, ASTM D-76, DIN 5122, JIS B7721/B7733, BS EN 1002-2, BS 1610, GB/T 228.
Phạm vi ứng dụng:
Ngành cao su, nhựa, giấy, dệt nhuộm, kim loại, gỗ, băng keo, điện tử, bao bì, ngành sản xuất sản phẩmchăm sóc sức khỏe, và công nghiệp xây dựng.
Chức năng nổi bật Máy kiểm tra độ đâm thủng theo ASTM F1306 Model QC-508M1F:
- Tự động đọc thông tin đặc điểm của load cell (load cell có thể được hiệu chỉnh mà không cần cài đặt trên máy)
- Tự động đọc thông tin đặc tính của cảm biến khoảng cách dịch chuyển. Sensor cảm biến khoảng cách dịch chuyển có thể được hiệu chỉnh mà không cần cài đặt trên máy)
- Bộ điều khiển luôn có sẵn để dễ dàng sửa chữa và thay thế
- Đầu vào dạng analog bên ngoài (Đọc điện áp hoặc dòng điện)
- Có module cài đặt điều kiện thử nghiệm
Các chức năng bảo vệ bao gồm:
- Bảo vệ quá tải
- Bảo vệ stroke
- Bảo vệ quá hạn thời gian kiểm tra
- Bảo vệ giới hạn trên/dưới
- Chức năng ngường khẩn cấp
- Chức năng chống va chạm (Ở tốc độ 1000mm / phút, công suất tải trên 50kg sẽ không bị quá tải, nhưng load cell nên được chỉ định bởi Cometech)
Thông số kỹ thuật Máy kiểm tra độ đâm thủng theo ASTM F1306 Model QC-508M1F:
- Chức năng kiểm tra: kéo đứt, nén, uốn cong 3p&4p, đàn hồi, bóc tách 1800
- Tải trọng kéo đứt tối đa: 2kN
- Cantilever distance: 70mm
- Hành trình kiểm tra tối đa: 1100 mm
- Tốc độ kiểm tra: 2~1000 mm/phút
- Dữ liệu phân tích: trên 200 kết quả đo
- Đơn vị tính theo:
+ Lực: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)
+ Ứng suất: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg
+ Chiều dài: m, cm, mm, ft, in
- Độ phân giải lực: 23 bits
- Độ chính xác của lực: 1/10,000
- Độ phân giải của stroke: 0125 mm
- PC-Port: RJ45(TCP/IP)
- Tốc độ lấy mẫu dữ liệu: 1200Hz (Max.)
- Kiểu motor: Servo Motor
- Dữ liệu thời gian thực: hiển thị lực/ Displacement Display/ hiển thị khoảng cách/hiển thị ứng suất/ hiển thị sức căng (lựa chọn)
- Kết thúc qui trình kiểm tra hoàn toàn tự động: tự động tính toán khả năng phá vỡ và tự động trở về vị trí cài đặt ban đầu.
- Nguồn cấp: 1 pha 200~240VAC, 5A
- Kích thước máy: 50 x 53 x 175 cm
- Trọng lượng máy: 85 kg
- Có thể chọn thêm phần mềm F1 để phân tích nhiều tính năng của vật liệu.
